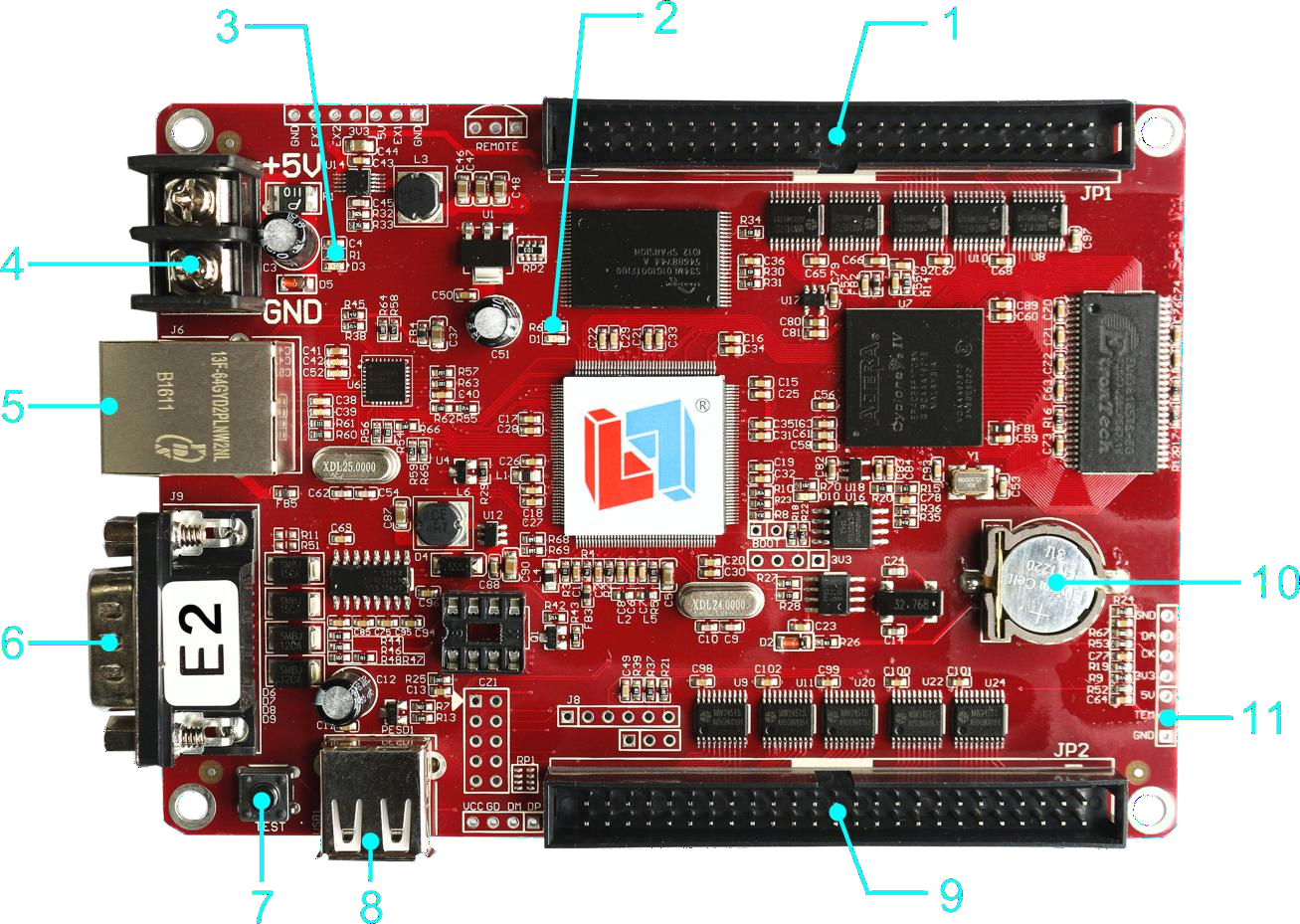

编号 | 接口名称 | 描述 |
1 | 50PIN 接口 1 | 连接转接板 |
2 | 运行状态指示灯 | 指示工作状态 |
3 | 5V 电源指示灯 | 指示电源状态 |
4 | 5V 电源接口 | 宽电压输入,支持 3.5V-6V |
5 | 百兆网络接口 | 网络通讯接口 |
6 | DB9 接口 | 串口 DB9 接口 |
7 |
多功能按钮 |
多功能按钮支持以下功能: 1.测试 LED 显示屏 2.控制卡恢复出厂设置 |
8 | USB 接口 | USB 接口 |
9 | 50PIN 接口 2 | 连接转接板 |
10 | RTC 纽扣电池 | RTC 供电电池,电压 3V |
11 | 传感器接口 | 连接温度/温湿度等传感器 |
产品型号 | LS-E2 |
控制范围 | 双色 512K 点 |
带载 (单双色) |
4096*128 2048*256 1024*512 |
存储容量 | 128MByte |
适配范围 | 各种规格的单色,双基色 LED 显示屏 |
软件功能 | 集群管理/多区域显示/多语言版本 |
节目数量 | 支持 128 个节目,每个节目划分为 16 个区域 |
区域类型 | 图文/ 字幕/动画/数字时钟/表盘/正负计时/温度/温湿度 |
边框显示 | 节目流水边框/区域流水边框 |
时钟显示 | 数字时钟/模拟时钟/正计时/倒计时 |
通讯接口 | 100M 网络,USB ,RS232,RS485 |
显示接口 | 2 个 50PIN |
传感器 | 温度传感器,温湿度传感器 |
亮度调节 | 16 级亮度,支持定时调亮/手动调亮 |
远程开关 | 支持定时开关机/软件开关机 |
工作电压 | +5V |
最大功率 | 小于 1W |
工作温度 | -40℃-85℃ |
二次开发 | 提供完整功能的 DLL 动态库 |
配套软件 | LED Player 6.0 |
管脚编号 | 管脚名称 | 描述 |
2 | TXD | RS232 发送 |
3 | RXD | RS232 接受 |
5 | GND | 电源地 |
7 | DATA+ | RS485 D+ |
8 | DATA- | RS485 D- |

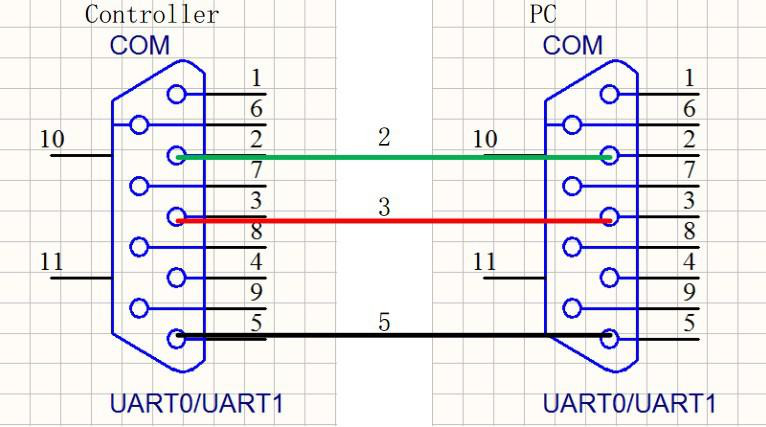

注意:其他管脚为空脚,不使用。232 通讯使用 232 串口直通线 |
控制器尺寸图
