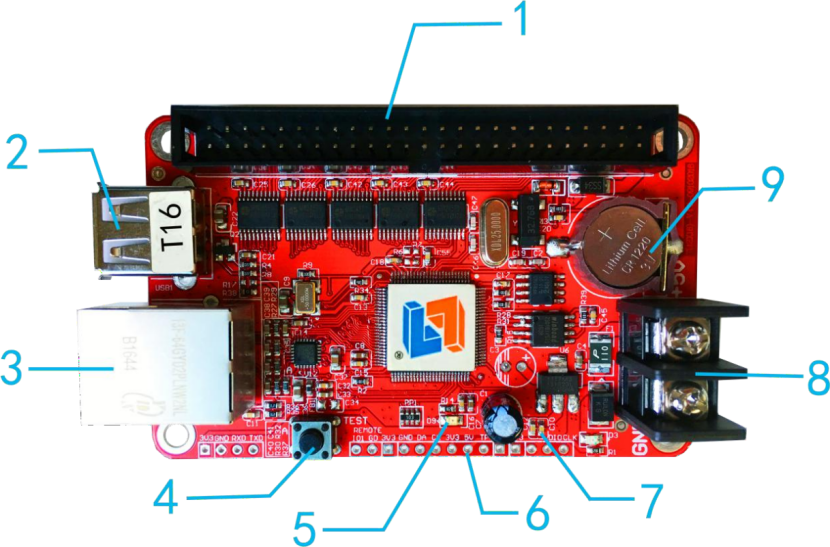

编号 | 接口名称 | 描述 |
1 | 50PIN 接口 | 连接转接板 |
2 | USB 接口 | USB 接口 |
3 | 百兆网络接口 | 网络通讯接口 |
4 | 多功能按钮 |
多功能按钮支持以下功能: 1.测试 LED 显示屏 2.控制卡恢复出厂设置 |
5 | 运行状态指示灯 | 指示工作状态 |
6 | 传感器接口 | 连接温度传感器 |
7 | 5V 电源指示灯 | 指示电源状态 |
8 | 5V 电源接口 | 宽电压输入,支持 4.5V-6V |
9 | RTC 纽扣电池 | RTC 供电电池,电压 3V |
存储容量 | 2MByte |
适配范围 | 各种规格的单色,双基色 LED 显示屏 |
像 素 点 | 单色 128K 点 双色 64K 点 |
带 载 |
单: 2048*64 1024*128 512*256 双: 1024*64 512*128 256*256 |
软件功能 | 集群管理/多区域显示/多语言版本 |
节目数量 | 支持 128 个节目,每个节目划分为 16 个区域 |
区域类型 |
字幕/文本/图文/节目边框/区域边框/动画/背景/数字时钟/计时区域/表盘区域/ 静态表格/温度/温湿度/16+24+32 点阵内码区域/语音区域 |
边框显示 | 节目流水边框/区域流水边框 |
时钟显示 | 数字时钟/模拟时钟/正计时/倒计时 |
通讯接口 | 百兆网口和 USB 接口(支持 FAT,FAT32,ExFAT 3 种格式 U 盘) |
显示接口 | 1 组 50PIN 接口 |
传 感 器 | 温度传感器(可防水,高精度),温湿度传感器(高精度型) |
亮度调节 | 16 级亮度,支持分时自动调亮/软件调亮 |
远程开关 | 支持多组定时自动开关机/软件开关机/外接继电器开关显示屏电源(独立供电) |
开机画面 | 支持开机画面,开机节目(任意节目) |
工作电压 | 4.5V~6V |
最大功率 | 小于 1W |
工作温度 | -40℃-85℃ |
二次开发 | 1. 支持基于通讯协议的二次开发 2. 提供完整功能的 DLL 动态库 |
配套软件 | LED Player 6.0(LED Player 6.1.xx) |
