一、 概述



本电源是为LED显示屏设计的专用电源：具有体积小、效率高、工作稳定、可靠性高等特点。电源具有输入过欠压，输出限流及输出短路保护。

二、产品主要规格


总输出功率（W）	输入电压范围 （Vac）	输出电压 （Vdc）	输出电流范围（A）	稳压精度	纹波及噪音（mVp-p）
200	200—240	+5.0	0-40.0	±2%	≤150

三、引用标准及规范
GB/T 2423.1-2001 电工电子产品环境试验,第2部分：试验方法/试验A：低温
GB/T 2423.2-2001 电工电子产品环境试验,第2部分：试验方法/试验B：高温
GB/T 2423.3-1993 电工电子产品基本环境试验规程—试验Ca:恒定湿热试验方法；
GB/T 2423.4.1993 电工电子产品基本环境试验规程—试验Db:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验，第2部分：试验方法/试验Ea和导则：冲击
GB/T 2423.6-1995 电工电子产品环境试验，第2部分：试验方法/试验Ea和导则：碰撞
GB/T 2423.8-1995 电工电子产品环境试验，第2部分：试验方法/试验Ed：自由跌落
GB/T 2423.10-1995电工电子产品环境试验，第2部分：试验方法/试验Fc和导则：振动（正弦）
GB/T 2423.11-1997 电工电子产品环境试验，第2部分：试验方法/试验Fd：宽频带随机振动—一般要求
GB/T 2423.22-2002 电工电子产品环境试验，第2部分：试验N：温度变化
GB/T 14508-93 等级公路货物运输机械环境条件
EN55022：1998信息技术设备—无线干扰特性—限值和测量方法；
EN55024：1998信息技术设备—抗干扰特性—限值和测量方法；
CEI IEC 61000-4-2 2001  电磁兼容  试验和测量技术  静电放电抗扰度试验
CEI IEC 61000-4-3 2002  电磁兼容  试验和测量技术  射频电磁场辐射扰抗扰度试验
CEI IEC 61000-4-4 1998  电磁兼容  试验和测量技术  电快速瞬变脉冲群抗扰度试验
CEI IEC 61000-4-5 1999  电磁兼容  试验和测量技术  浪涌（冲击）抗扰度试验
CEI IEC 61000-4-6 2001  电磁兼容  试验和测量技术  射频场感应的传导骚扰抗扰度
CEI IEC 61000-4-8 1993  电磁兼容  试验和测量技术  工频磁场抗扰度试验
CEI IEC 61000-4-11 1994 电磁兼容  试验和测量技术  电压暂降、短时中断和电压变化的抗扰度试验
CEI IEC 61000-4-29 2000  电磁兼容  试验和测量技术  直流输入端口电压暂降、短时中断和电压变化的抗扰度试验
IEC 61000-3-2 2001  电磁兼容  限值  谐波电流发射限值（设备每相输入电流≤16A）
IEC 61000-3-3 1994  电磁兼容  限值  低压供电系统的电压波动及闪烁（设备额定电流≤16A）
GB4943-2001  信息技术设备的安全
YD/T 282-2000 通信设备可靠性通用试验方法
GB/T 13722-92 移动通信电源技术要求和试验方法
YD/T 732-95   通信用直流-直流变换器检验方法
YD/T 731-2002 通信用高频开关整流器

四、环境条件

序 号	项 目	技术指标	单 位	备 注
1	工作温度	-30—60	℃
2	储存温度	-40—80	℃
3	相对湿度	10—60	%
4	散热方式	自散热
5	大气压力	80—106	Kpa
6	海拔高度	2000	m

五、电气特性

1	输入特性
序 号	项 目	技术要求	单 位		备 注
1.1	额定输入电压	220	Vac
1.2	输入电压范围	200—240	Vac
1.3	输入频率范围	47—63	Hz
1.4	效率	≥81.0（Vin=220Vac）	%		输出满载（常温下）
1.5	功率因数	≥0.52			额定输入电压条件下，输出满载。
1.6	最大输入电流	≤2.50	A
1.7	启动冲击电流	≤60	A		冷机状态测试
2	输出特性
序 号	项 目	技术要求	单 位		备 注
2.1	输出电压额定值	+5.0	Vdc
2.2	输出电流范围	0—40.0	A
2.3	输出电压可调范围	4.6—5.4	Vdc
2.4	电压调整率	±1%	VO		同时小载、半载、满载测试，无交调。
2.5	负载调整率	±1%	VO
2.6	稳压精度	±2%	VO
2.7	输出纹波及噪音	≤150	mVp-p		额定输入，输出满载，20MHz带宽，负载端并47μF电容。
2.8	开机输出延迟	≤3000	ms
2.9	输出保持时间	≥10	ms		Vin=220Vac测试
2.10	输出电压上升时间	≤50	ms
2.11	开关机过冲	±5%	VO		测试条件：满载，CR模式
2.12	输出动态	电压变化小于±5% VO  ；动态响应时间≤250us			LOAD 25%-50%，50%-75%
3	保护特性
序 号	项 目	技术要求	单 位		备 注
3.1	输入欠压保护	140-175	VAC		测试条件：满载
3.2	输入欠压恢复点	160-180	VAC
3.3	输出限流保护点	46-64	A		HI-CUP 打嗝自恢复，避免了电源长期短路后损坏电源。
3.4	输出短路保护	≥46.0	A
3.5	输出过压保护	6.0	VDC
注: 保护闭锁,电路恢复后，市电断电≥2S，重新上电，电源恢复正常工作。
4	其它特性
序 号	项 目	技术要求	单 位	备 注
4.1	MTBF	≥40,000	H
4.2	漏电流	＜1.0mA(Vin=220Vac)		GB8898-2001 9.1.1项测试方法

六、安规特性

序 号	项 目		测试条件	备 注
1	抗电 强度	输入对输出	2000Vac/10mA/1min	无飞弧、无击穿
2	抗电 强度	输入对地	1500Vac/10mA/1min	无飞弧、无击穿
3	抗电 强度	输出对地	500Vac/10mA/1min	无飞弧、无击穿

七、曲线

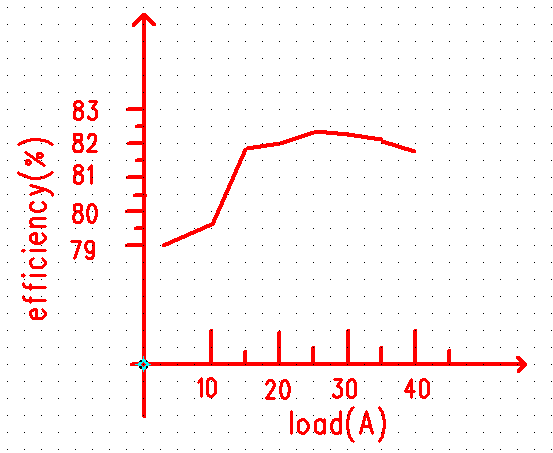

(1)负载效率曲线

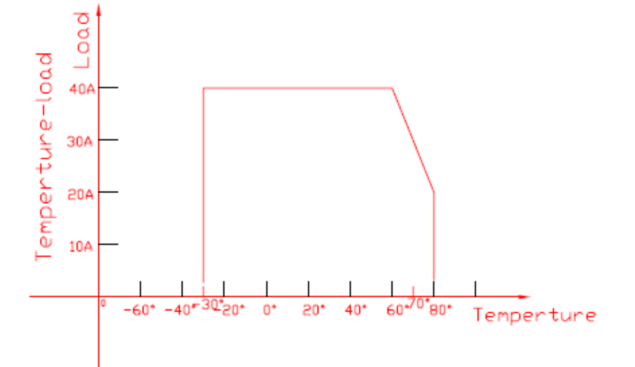

(2)温度对应负载曲线

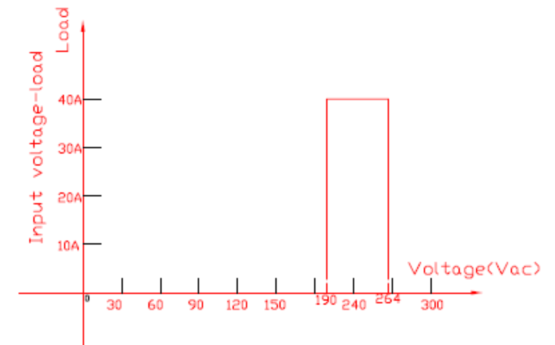

(3)输入电压对应负载曲线






八、机械特性及接插件定义（单位：mm）

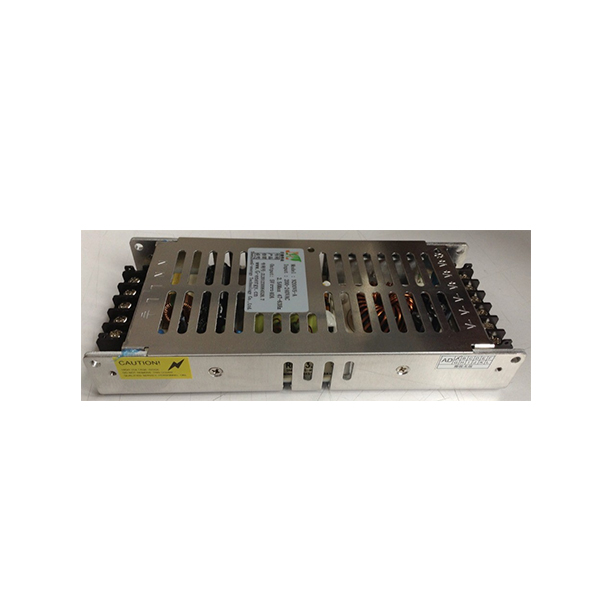

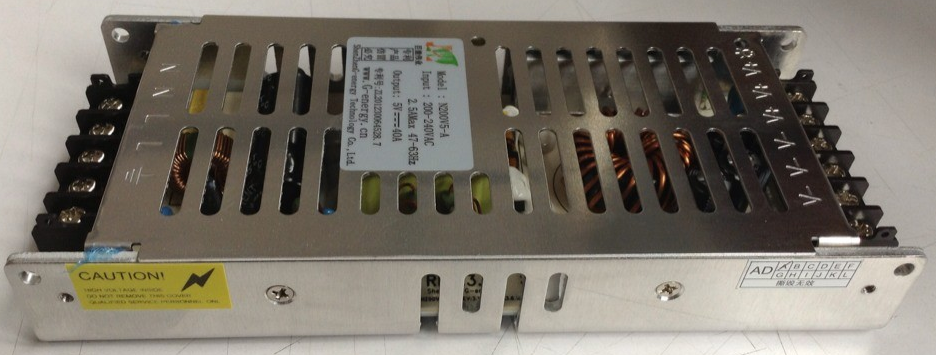

1、外形尺寸：长×宽×高=190×84×30±0.5.

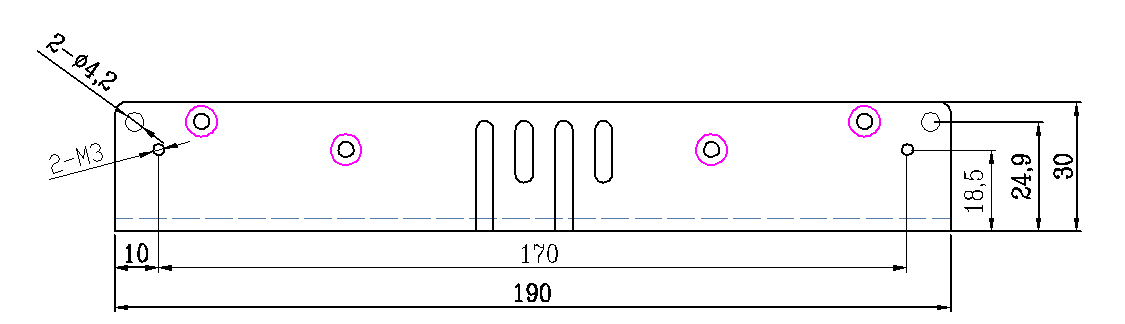

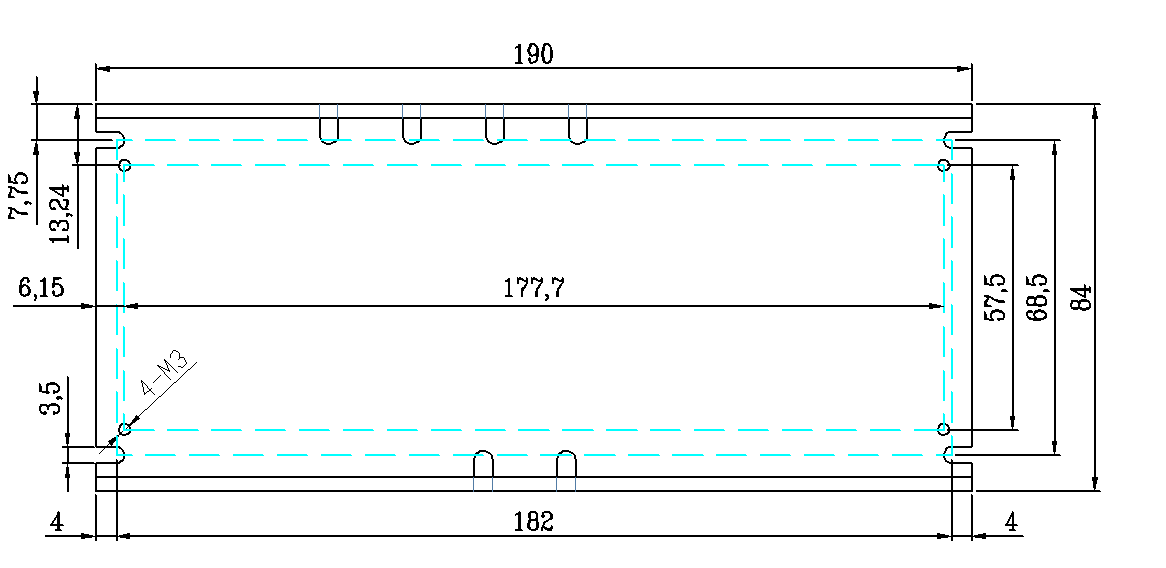

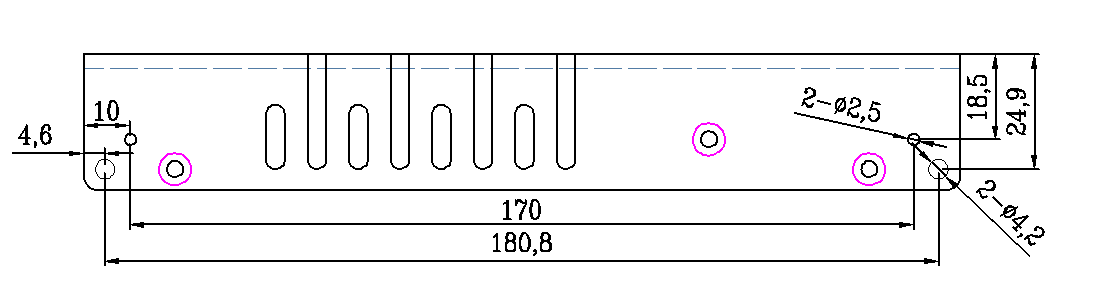

2. 安装孔位尺寸：







上图为底壳俯视图及侧视图,固定于客户系统的螺丝规格是 M3,共6个.固定螺丝进入电源本体的长度不能超过3.5mm.

九、使用注意事项
1、电源使用须安全绝缘，其任一面须与外面金属壳体有8mm以上安全距离。如果达不到8mm
需垫1mm厚度以上PVC片以加强绝缘。
2、安全使用，避免用手接触散热片，造成触电。
3、PCB板安装孔螺柱直径不超过8mm。
4. 需外垫一个L285mm*W130mm*H3mm的铝板作为辅助散热

十、包装、运输、贮存
1、包装
包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造
日期等；包装箱内有附件清单。
2、运输
适应于车、船、飞机运输，运输中应遮蓬、防晒、文明装卸。
3、贮存
产品未使用时应存放在包装箱内，仓库环境温度为-10℃—+80℃，相对湿度为10％—90％，仓库内不允许有有害气体，易燃，易爆的产品及有腐蚀性的化学物品，并且无强烈的机械振动，冲击和强磁场作用，包装箱应垫离地至少20cm高，距离墙壁、热源、窗口或空气入口至少50cm，在本规定条件下的贮存期一般为2年，超过2年后应重新进行检验。
