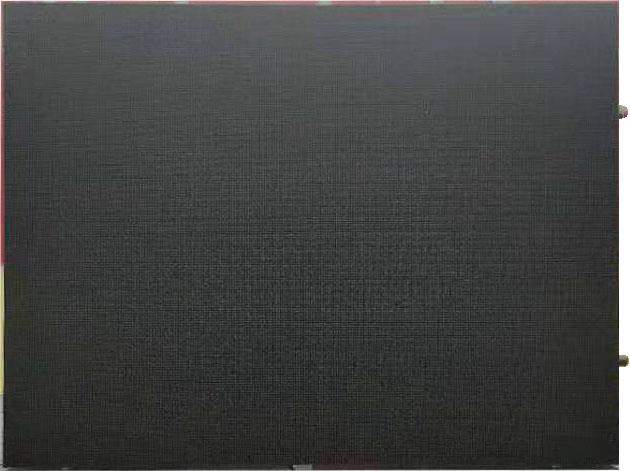

模组正面
模组背面

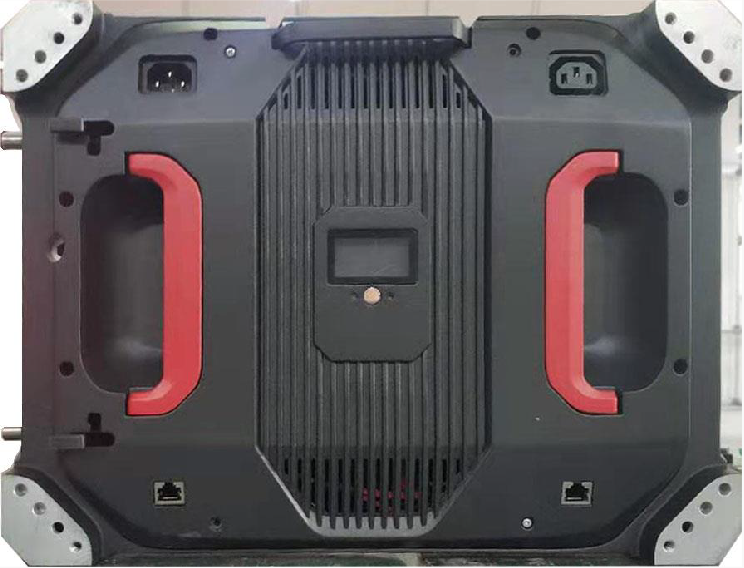

推荐使用卡莱特 i5A-907 接收卡（见图 3），无需转接板，可用 26P 排线直接连接。与此匹配的接收卡还有灵星雨 RV907,诺瓦 MRV210-1。
图 3 i5A-907 接收卡
规格型号定义
模组技术参数
|
技术参数 |
规格参数 |
|
像素间距（mm） |
1.25 |
|
像素密度（dot/m2） |
640000 |
|
像素构成 |
3 IN 1 |
|
LED 封装方式 |
SMD 1010 |
|
模组分辩率 |
160×120 |
|
模组尺寸（mm） |
200×150 |
|
推荐最小观看距离 |
≥1.25m |
|
模组最大功耗（W） |
16 |
|
模组平均功耗（W） |
8 |
|
视角 |
H≥160°V≥140° |
|
最大功率（W/m2） |
550 |
|
平均功率（W/m2） |
275 |
|
屏幕亮度（cd/m2） |
≥600 |
|
扫描驱动方式 |
1/30 扫描恒流驱动 |
|
工作电压（V） |
4.2 |
|
使用寿命（小时） |
≥100000 |
|
防护等级 |
IP43(正面) |
|
使用环境温湿度 |
-25℃～+45℃, RH=10～50%无结霜 |
|
灰度等级 |
281 万亿 |
|
刷新率(Hz) |
≥3840 |
|
驱动 IC |
PWM IC |
|
控制方式 |
计算机控制，视频同步，实时显示 |
安装指导
单元板安装
每张单元板驱动面的磁吸通过铜柱焊接固定，组装箱体只需简单调整方向， 将铜柱定位在箱体相应位置即可。安装简单，操作灵活。
箱体安装要求
箱体安装

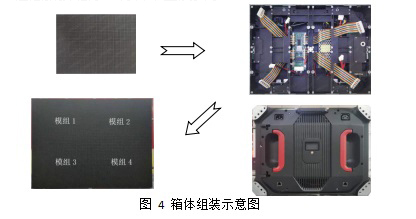

4 张单元板通过铜柱固定于箱体上的安装位置，只需简单拼接即可完成箱体正面组装。注意拼接缝隙、符合平整度要求。
模组信号线连接方式

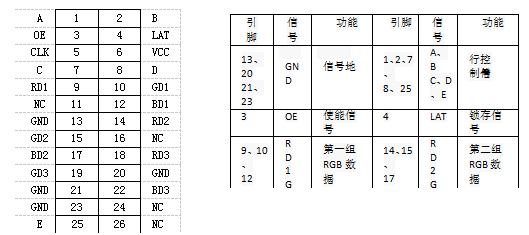

模组信号排线安装为对开连接，对开连接可提供更高的刷新率，显示效果更好，每一行模组分别使用纯铜 2*13P 长排线与接收卡连接。
箱体电源配置
|
开关电源 |
单个模组最大功耗 |
带模组个数 |
|
4.2V 40A |
16W |
4 个 |
电源线型号：
1、一拖二纯铜 23cm-18cm/5cm VH4 压线式条形连接线
2、一拖三纯铜 33cm-28cm/15cm/12cm VH4 压线式条形连接线
图 5一拖二纯铜 23cm-18cm/5cm 电源线
图6 一拖三纯铜 33cm-28cm/15cm/12cm

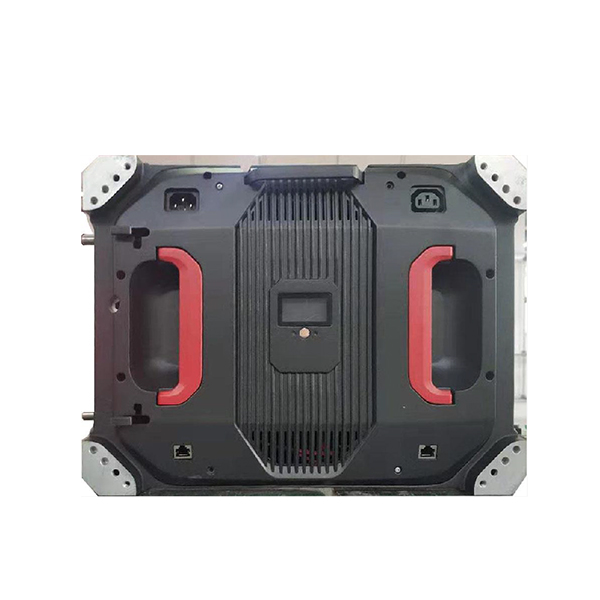

箱体说明
本箱体为我公司自主设计压铸铝箱体，采用模具一次成型，具有重量轻，结构合理，精度高，散热效果好，基本可实现无缝拼接等优点。
箱体内部的电源和接收卡都从正面安装及拆卸，可以实现箱体全前维护。箱体上下左右连接采用快速锁紧机构，安装简便。
单元板通过驱动面的铜柱吸附在箱体上，每个箱体上吸附 2×2 个模组。
箱体技术参数
|
技术参数 |
规格参数 |
|
模组分布 |
2×2 块 |
|
箱体分辨率 |
320×240 |
|
箱体规格（mm） |
400×300
厚 60±0.2 |
|
箱体重量（kg） |
7.21±0.02 |
|
最佳视距 |
≥1.25m |
|
箱体平均功耗（W） |
33 |
|
箱体最大功耗（W） |
66 |
|
显示屏最大功率（W/m2） |
550 |
|
显示屏平均功率（W/m2） |
275 |
|
显示屏亮度（cd/m2） |
≥600 |
像素密度
（点/平方米） |
640000 |
|
供电方式 |
AC220V/50HZ-AC110V/60HZ |
|
对地漏电流 |
＜2mA |
|
工作环境温度 |
-25℃ 至 +45℃ |
|
工作环境湿度 |
10％～50％ |
|
储存环境温度 |
-40℃ 至 +80℃ |
|
换帧频率 |
60Hz |
|
技术参数 |
规格参数 |
|
模组分布 |
2×2 块 |
|
箱体分辨率 |
320×240 |
|
箱体规格（mm） |
400×300
厚 60±0.2 |
|
箱体重量（kg） |
7.21±0.02 |
|
最佳视距 |
≥1.25m |
|
箱体平均功耗（W） |
33 |
|
箱体最大功耗（W） |
66 |
|
显示屏最大功率（W/m2） |
550 |
|
显示屏平均功率（W/m2） |
275 |
|
显示屏亮度（cd/m2） |
≥600 |
像素密度
（点/平方米） |
640000 |
|
供电方式 |
AC220V/50HZ-AC110V/60HZ |
|
对地漏电流 |
＜2mA |
|
工作环境温度 |
-25℃ 至 +45℃ |
|
工作环境湿度 |
10％～50％ |
|
储存环境温度 |
-40℃ 至 +80℃ |
|
换帧频率 |
60Hz |

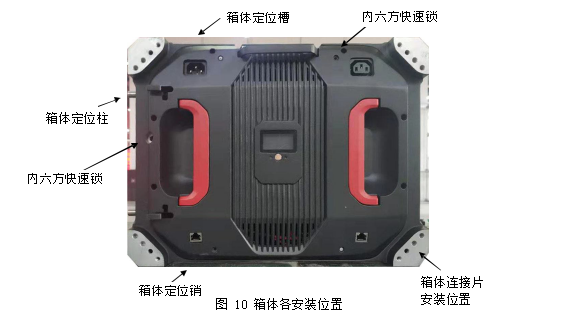

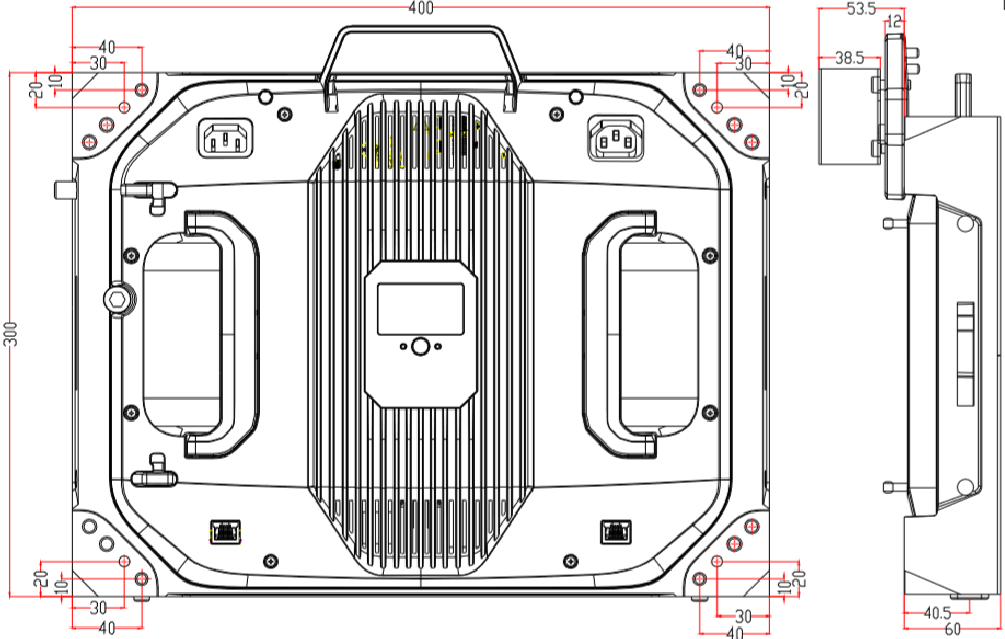

箱体安装尺寸图
图 8 箱体安装尺寸图
箱体安装要求
箱体安装
首先采用 40×40 方钢搭建钢架结构，调节钢架结构至水平，从钢架结构中间放置第一个箱体，箱体后部紧贴钢架结构，扣上安装箱体方钢连接片，用 M6*20 螺栓将箱体和连接片固定，然后向两侧逐个放置箱体，箱体之间通过定位销定位， 用 M6 内六角扳手将快速锁紧机构锁紧，保证相邻箱体间缝隙≤0.13mm，直至第一层箱体固定安装完毕。
安装过程中，从第二个箱体开始，安装后需与相邻箱体校验：1、箱体间缝隙，2、箱体平面度，3、箱体水平度。
屏体安装效果要求必须在装每一个箱体时调整尺寸精度，保证每个箱体安装后屏体保持整齐，相邻箱体上的模组间缝隙超过 0.08mm 要及时调整。
重复以上操作，安装其他行箱体。
箱体信号/电源连接

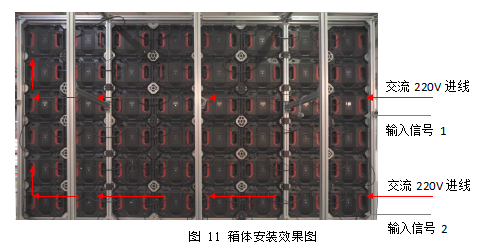

箱体的供电需采用专用配备的 3×1.5mm2 FV-LOCK 插头电源线，采用串接方式,串接箱体数量不超过 30 个。
箱体的信号连接采用专用配备的 stp 单屏蔽超五类信号线，串接箱体数量不超过发送卡的单网口最大带载点数除以 65536。
显示屏维护
箱体出现故障时可以进行前维护，前维护时必须使用专用的真空电动吸盘， 操作时要求轻拿轻放，不得用力磕碰灯珠，需特别留意防止拆装过程中模组跌落。
将吸盘垂直于紧贴单元板表面，启动真空电动吸盘，即可将单元板从箱体上分离。
图 12 真空电动吸盘
显示屏安装注意事项
防水、防潮
电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失。要求屏体与建筑的结合部必须严格防水防漏，避开通水管路。
通风、降温
显示屏工作时本身就要产生一定的热量，如果环境温度过高且散热不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作。
要求安装通风设备降温，使屏体内部温度在-20℃～40℃之间。屏体背后上方安装温控风扇排出热量。
不易维修、维护的安装方式建议安装远程监控保护设施。
软件安装
显示屏控制和节目制作软件，与软件使用说明书，从控制系统官方网站下载。按照软件使用说明书安装和使用软件，对软件使用有疑问请与我公司售后服务咨询或与控制系统厂商售后服务咨询。
控制系统使用的接收卡程序，从高科光电官方网站下载。不同的模组列驱动
IC，可能需要不同版本的控制和节目制作软件，也可能需要将接收卡固件升级到指定的版本。控制和节目制作软件及接收卡固件版本不正确，会导致显示不正常， 或性能不能调试到理想状态。具体要求请见高科光电官网提示或咨询高科光电售后服务电话。
软件版本推荐使用卡莱特 LEDVISON V6.6，固件版本使用 i5A-1.92。
安全要求
模组使用安全要求
安装静电防护要求
LED 模组使用过程要严格注意静电防护，接触模组人员必须佩戴有接地的静电手环或静电手套。
安装接地要求
为防止雷击或浪涌损坏芯片或 LED，模组装配过程中，各种电动工具必须良好接地，箱体中的开关电源外壳、屏体等要求正确接地（与强电地必须分开）。
模组清洁要求
清洁模组要求使用干净的软碎布蘸取酒精轻轻擦拭模组表面。不可使用作用未知的化学液体擦拭，以免损坏或腐蚀模组塑胶件、LED 外壳或 LED 灯面胶体。清洁后，待模组表面完全晾干再通电使用显示屏。
维修要求
维修 LED 模组时，使用恒温电烙铁和风枪并良好接地。烙铁头一般使用刀形烙铁头和锥形烙铁头。
LED 模组焊接驱面元器件时，电烙铁温度一般在 290～320℃，焊接时间不能
超过 3s，焊接次数不超过三次；焊接 LED 用风枪，温度一般设定在 260～280℃ 左右，风枪对着灯珠顺时针轻微晃动，待焊锡完全熔化后，再进行维修操作，焊接次数不超过三次。
防止磕碰要求
模组安装与运输过程中，不得摔、推、挤、压包装，防止模组跌落磕碰，以免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器件脱落等问题。
显示屏使用安全要求环境
温度要求
为保证显示屏工作稳定与达到设计的使用寿命，要求模组工作时的表面温度≤85℃，显示屏体内部空气温度≤50℃。根据显示屏实际工作环境，采取必要的冷却措施，如增加抽、排风扇形成散热风道或安装空调制冷。
显示内容要求
为避免出现局部LED 灯珠亮度严重衰减或死灯，使显示屏达到设计使用寿命， 不可长期显示静止画面或静止文字，必须播放滚动画面或文字。
电源连接要求
必须使用 LED 显示屏专用开关电源，单个开关电源连接的多个模组的总电流，不可超过电源额定最大输出电流的 80%。连接模组与电源的导线需要使用优质铜导线，并保证模组电源座处电压 U 范围为 4.8≤U≤5.2V。
连接电源时，必须注意模组 5V 电源座与开关电源 5V 输出端正负极对应，如果正负极接反模组会被烧毁,甚至发生火灾。
模组不得连接交流 220V，会造成模组立即烧毁。
电源接线时需确保模组插头、插座连接可靠，开关电源电源座接线端螺钉拧紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线或产品损坏问题。
整屏验收要求及方法
显示屏亮度验收
将显示屏调成全亮状态，5 分钟内使用亮度计完成显示屏亮度测量。测量亮度时，要求亮度计光轴垂直于屏体。调整亮度计与显示屏距离，确保让亮度计目镜内黑色圆点或圆圈覆盖 16 个以上像素点，调整焦距使目镜内可清晰看到 LED 灯珠，然后测量并读取亮度数据。
可视角度验收

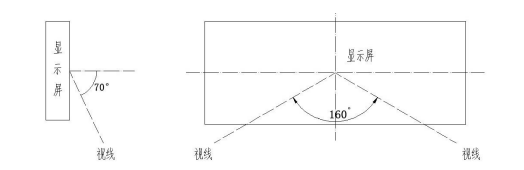

如下图，在屏体左右 140°位置，和显示屏下视角 70°位置观看，要求屏体无明显黑斑、无明显暗块现象。
接地检查
开关电源外壳、箱体、显示屏外框必须良好接地，要求接地电阻≤10 欧，每半年检查一次接地电阻。
防雷设施检查
要求 LED 显示屏可靠接地，要求配电箱有配浪涌保护器，对避雷设施，每半年进行一次检查，雷雨天气应避免使用显示屏。
防烧屏操作要求标准操作
整屏断电情况下连接信号排线和 5V 电源线，检查连接良好后再给整屏上电， 发现显示不良立即整屏断电，整改接线后再整屏上电检验。
带电安装操作
需要带电安装时，必须按以下顺序操作：先接信号输入排线，再接信号输出排线，最后接 5V 电源插头。模组必须逐张安装调试，不得连续安装多张显示不正常模组后再调试。
整屏使用中显示不正常处理
用户在使用过程中发现显示不正常，特别是有整行高亮现象，立即整屏断电后检修，避免在此情况下长时间供电。
售后服务联系方式
电 话 : 400-101-6001
邮 编 : 046000
邮 箱 : gkgd@gkgd.com
网 址 : www.gkgd.com
地址 : 长治市北董新街 65 号
