本产品使用自主封装 SMD1515 灯珠，灯珠内封装红色、绿色、蓝色芯片各一个。1515 灯珠通过表面贴装技术（SMT）焊接在 PCB 板上。
本产品使用高刷新 PWM 驱动 IC 芯片和集成的行驱动芯片通过计算机控制； 画面显示细腻，视角宽阔，色彩纯正一致协调，亮度稳定均匀，文字、图像、视频清晰。
灯珠、芯片贴装在 PCB 板上，形成单元板，再安装在底壳上，形成模组。具有防尘、耐高温等特点，其外型精致美观，坚固耐用。
模组底壳上安装磁片，可吸附在专用箱体上，再将箱体拼接成整屏。箱体与箱体之间有特殊的定位及锁紧装置，可实现完美无缝拼接。
电源和接收卡采用固定板统一安装及拆卸，模组也采用磁吸方式安装，因此模组和箱体都可实现前维护，操作简单快捷。
模组也可安装磁柱直接吸附在钢结构上拼成整屏，可以大大节省成本。

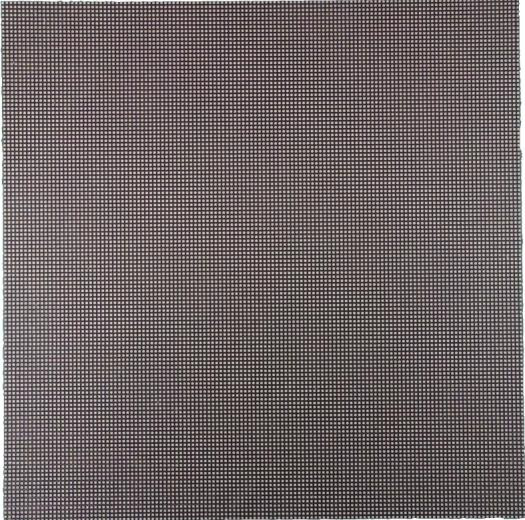

模组正面

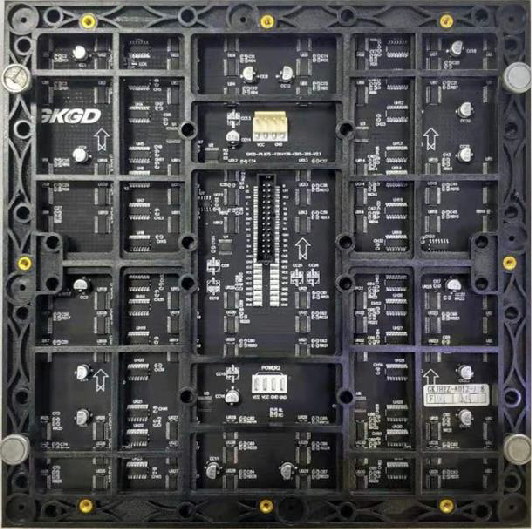

模组背面

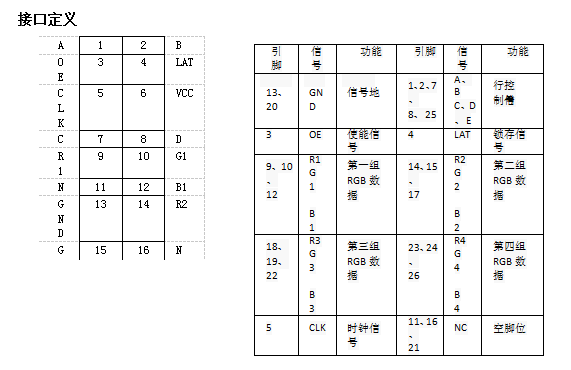

推荐使用卡莱特 i5A-907 接收卡（见图 3），无需转接板，可用 26P 排线直接连接。与此匹配的接收卡还有灵星雨 RV907、诺瓦 MRV210-1、摩西尔 RT51。
图 3 i5A-907 接收卡
模组规格型号定义
模组技术参数
|
技术参数 |
规格参数 |
|
像素间距（mm） |
1.875 |
|
像素密度（dot/m2） |
284444 |
|
像素构成 |
1R1G1B |
|
LED 封装方式 |
SMD1515 |
|
模组分辩率 |
128×128 |
|
扫描数 |
1/32 |
模组规格（mm） |
240×240
厚 14.5±0.15 |
|
模组重量（g） |
540±5 |
|
模组平均功耗（W） |
9 |
|
模组最大功耗（W） |
18 |
|
视角 |
H≥160°V≥ 140° |
|
平均功率（W m2） |
158.4 |
|
最大功率（W m2） |
316.8 |
|
屏幕亮度（cd/m2） |
≥600 |
|
扫描驱动方式 |
1/32 扫描，恒流驱动 |
|
工作电压（V） |
4.5 |
|
使用寿命（小时） |
≥100000 |
|
套件材质 |
PC+纤 |
|
防护等级 |
IP40(正面) |
|
使用环境温湿度 |
-10℃～+45℃, RH：10%～80%RH 无结露 |
|
灰度等级 |
281 万亿 |
|
刷新率（Hz） |
≥3840 |
|
驱动 IC |
PWM 驱动 IC |
|
控制方式 |
计算机控制，视频同步，实时显示 |
模组安装指导

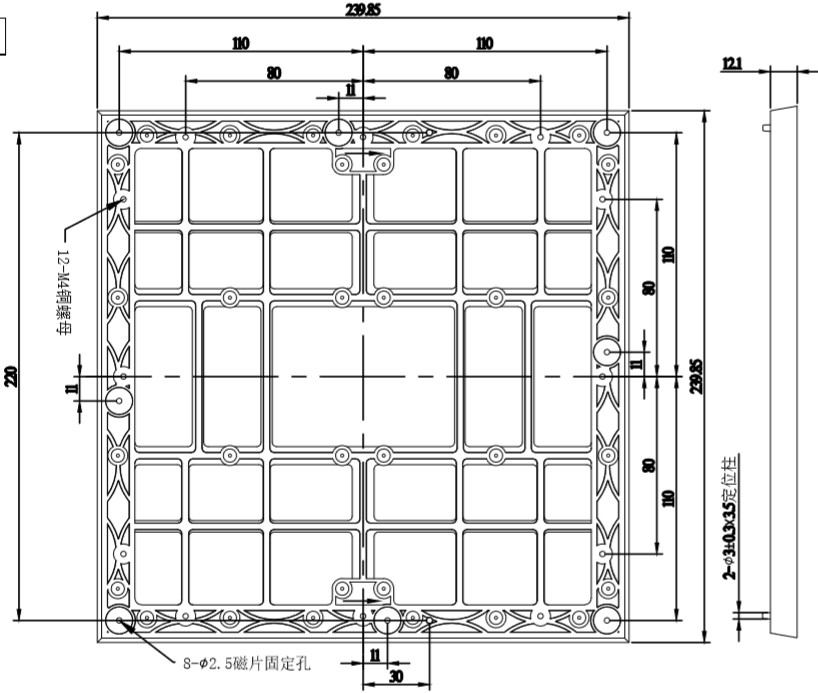

模组安装孔位图
单位：mm
图 4 模组安装孔位图
模组磁柱安装要求
模组磁柱安装

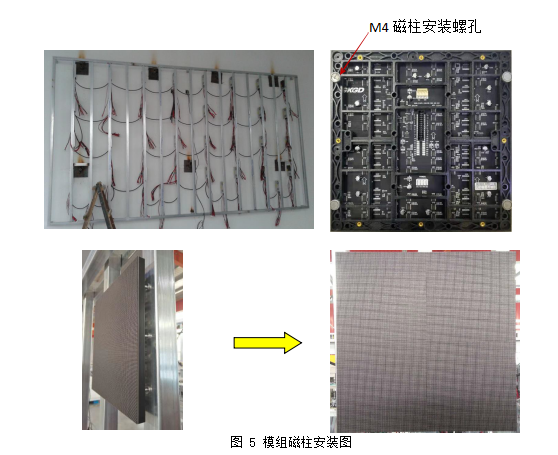

首先使用 40×40 方钢焊接钢架结构（如图 5），竖向的方钢中心距 240mm, 将磁柱安装在模组的铜柱上，接好信号排线及电源线后，将模组吸附在钢架结构上（注意模组丝印向上）。拼装多个模组，及时调节使模组间缝隙≤0.08mm，平整度偏差≤0.04mm。
固定模组磁柱
固定模组的磁柱技术要求：M4 外牙，磁柱底盘直径 13mm，整体高度 17mm，强磁永久磁片。
图 6.固定模组磁柱
模组信号线连接方式

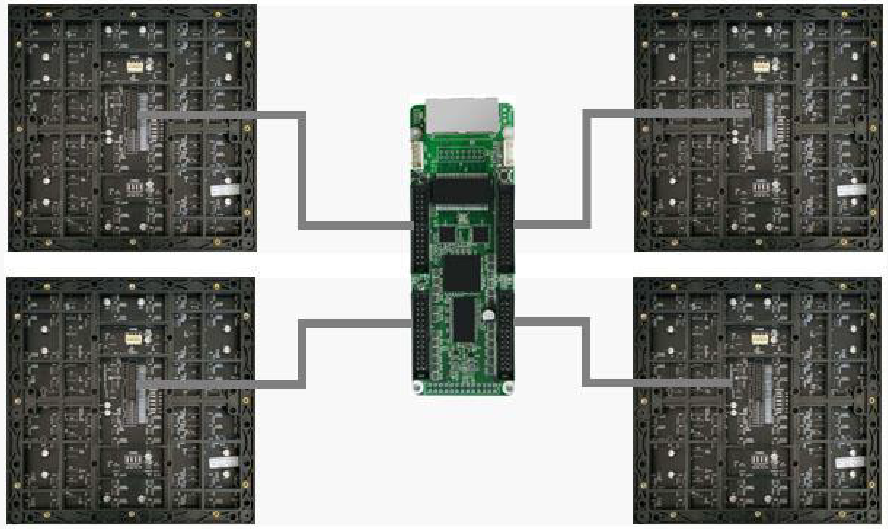

采用对开方式连接，如下图所示，接收卡型号：卡莱特 i5A-907。信号线使用 26P（间距：2.54mm）的排线，每张卡带 4 个模组。对开方式可提供更高的刷新率，显示效果更好。
注意：为了调试方便，要求每个接收卡的简牛位置与其连接的模组的相对位置要保持一致。例如：第一个接收卡上 J1 简牛通过排线连接左下模组（从显示屏正面观看），J2 简牛连接左上模组，J3 简牛连接右上模组，J4 简牛连接右下模组
（如图 7）。要求组成此显示屏的其他接收卡也按此对应关系连接模组。
图 6 模组对开连接
箱体电源配置
|
开关电源 |
单个模组最大功耗 |
带模组个数 |
|
4.2V 40A |
16W |
4 个 |

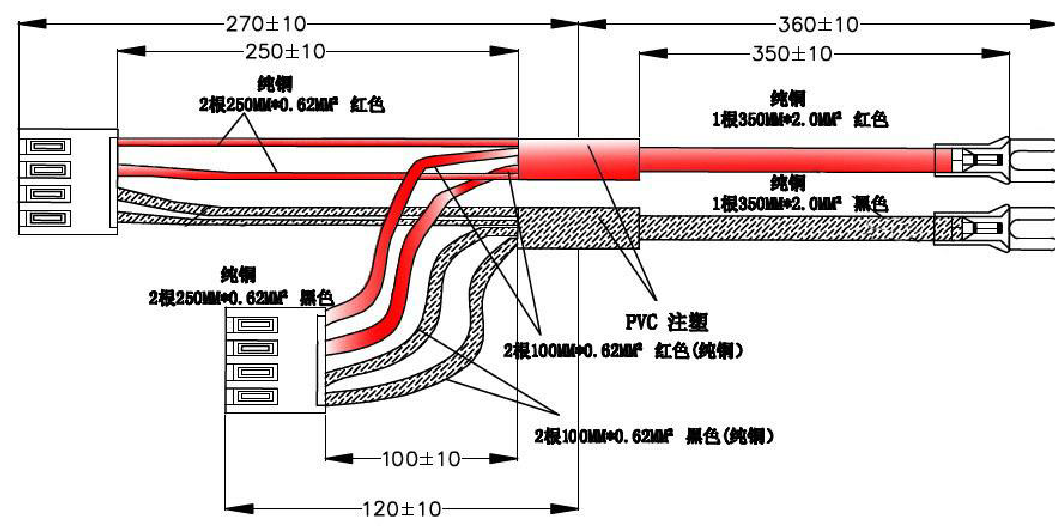

电源线型号：
1、一拖二纯铜 23cm-18cm/5cm VH4 压线式条形连接线
2、一拖三纯铜 33cm-28cm/15cm/12cm VH4 压线式条形连接线
图 7 一拖二纯铜 23cm-18cm/5cm 电源线
图 8 一拖三纯铜 33cm-28cm/15cm/12cm
箱体说明

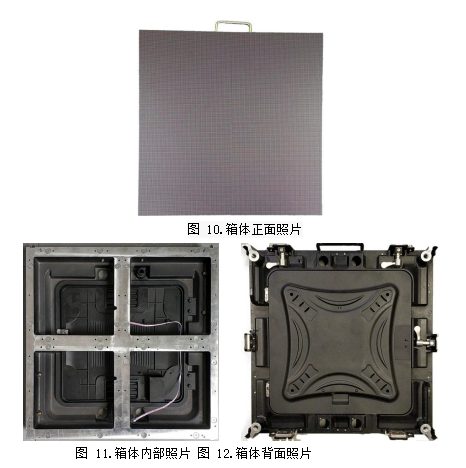

本箱体为我公司自主设计压铸铝箱体，采用模具一次成型，具有重量轻，结构合理，精度高，散热效果好，基本可实现无缝拼接等优点。
箱体内部的电源和接收卡都从正面安装及拆卸，可以实现箱体全前维护。箱体上下左右连接采用快速锁紧机构，安装简便。
单元板通过驱动面的铜柱吸附在箱体上，每个箱体上吸附 2×2 个模组。
箱体技术参数
|
技术参数 |
规格参数 |
|
模组分布 |
2×2 块 |
|
箱体分辨率 |
256×192 |
|
箱体规格（mm） |
400×300
厚 60±0.2 |
|
箱体重量（kg） |
3.9±0.02 |
|
最佳视距 |
≥1.56m |
|
箱体平均功耗（W） |
32 |
|
箱体最大功耗（W） |
64 |
|
显示屏最大功率（W/m2） |
550 |
|
显示屏平均功率（W/m2） |
266 |
|
显示屏亮度（cd/m2） |
≥600 |
像素密度
（点/平方米） |
409600 |
|
供电方式 |
AC220V/50HZ-AC110V/60HZ |
|
对地漏电流 |
＜2mA |
|
工作环境温度 |
-25℃ 至 +45℃ |
|
工作环境湿度 |
10％～50％ |
|
储存环境温度 |
-40℃ 至 +80℃ |
|
换帧频率 |
60Hz |
|
刷新频率 |
≥3840Hz |
|
灰度/颜色 |
281 万亿 |
|
亮度调节方式软件 |
软件 16 级调节/16 级自动 |
|
控制方式 |
与电脑显示屏同步显示 |
转接板各接口连接方式
（1）模组供电：每个箱体配置 2×3 个模组，模组的供电通过直流电源（4.2V60A）输出→转接板 VH4P 电源座（JA7～JA8）→转接板 VH4P 电源座（JA1～JA6） 互联，可双电源冗余备份。
（2）模组数据接口：模组数据接口通过 2*13P 排线和转接板 2*13P 接口（JP1～JP6）互联。
（3）信号指示灯：转接板板载信号指示灯端口 J5。
（4）接收卡：转接板板载主从 DDR2 SODIMM 卡槽（J1，J2），支持主卡、副卡冗余备份，接收卡型号卡莱特：卡莱特 i7+
（5）RJ45 网口：转接板板载 2 组主从网络信号网口，双网口随意进出。模组、转接板、接收卡、排线连接方式如下图：
图 7.模组信号连接图
模组电源配置
|
开关电源 |
单个模组电流 |
带模组个数 |
|
4.5V 40A |
4A |
4-8 个 |
电源线型号：一拖二 60cm-25cm/10cm VH4 压线式条形连接线（纯铜或铜包铝）
图 8.电源线示意图
图 9. 电源线连接示意图
箱体说明
本箱体为目前市场上最主流的压铸铝箱体，采用模具一次成型，具有重量轻， 结构合理，精度高，散热效果好，基本可实现无缝拼接等优点。
箱体内部的电源和接收卡都从正面安装及拆卸，可以实现箱体全前维护。箱体上下左右连接采用快速锁紧机构，安装简便。
模组通过底壳上的磁片吸附在箱体上，每个箱体上吸附 2×2 个模组。
箱体技术参数
|
技术参数 |
规格参数 |
|
模组分布 |
2×2 块 |
|
箱体分辨率 |
256×256 |
|
箱体规格（mm） |
480×480
厚 65±0.2 |
|
箱体重量（kg） |
7.21±0.02 |
|
推荐最佳观看距离 |
≥1.9m |
|
箱体平均功耗（W） |
36 |
|
箱体最大功耗（W） |
73 |
|
显示屏最大功率（W/m2） |
316.8 |
|
显示屏平均功率（W/m2） |
158.4 |
|
显示屏亮度（cd/m2） |
≥600 |
像素密度
（点/平方米） |
284444 |
|
供电方式 |
AC200-240V，50/60HZ |
|
对地漏电流 |
＜3.5mA/m2 |
|
工作环境温度 |
-10℃ 至 +45℃ |
|
工作环境湿度 |
10％～80％，无结露 |
|
储存环境温度 |
-20℃ 至 +80℃ |
|
换帧频率 |
60Hz |
|
刷新频率 |
≥3840Hz |
|
灰度等级 |
65536 |
|
亮度调节方式软件 |
软件 14/16 级调节,14/16 级自动 |
|
控制方式 |
与电脑显示屏同步显示 |
|
无中继有效通讯距离 |
非屏蔽双绞线传输距离为 100 米，
最大传输距离 130 米 |
|
计算机操作系统 |
WINDOWS（XP、Vista）、Win7、Win8、
Win10 |
|
视频信号 |
VGA、DVI、RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION 等 |
|
平均无故障时间 |
≥10000 小时 |
|
寿命 |
≥100000 小时 |
|
像素失控率 |
＜1/100000 |

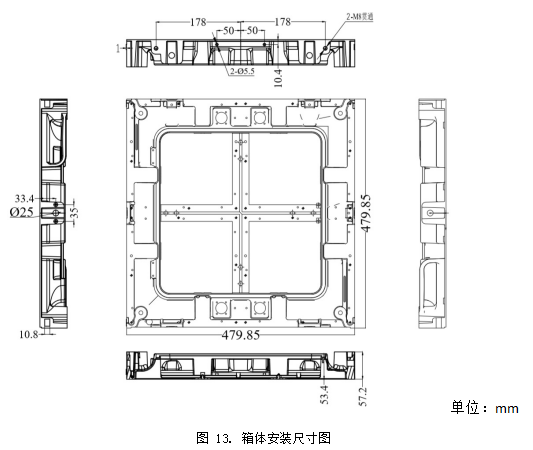

箱体安装尺寸图
箱体安装要求
箱体安装

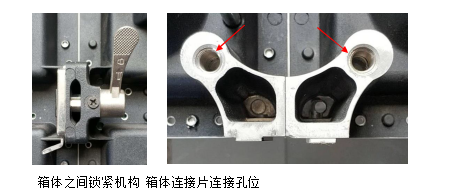

首先采用 40×40 方钢搭建钢架结构，调节钢架结构至水平，从钢架结构中间放置第一个箱体，箱体后部紧贴钢架结构，扣上安装连接片，用 M10*55 螺栓将箱体和连接片固定，然后向两侧逐个放置箱体，箱体之间通过定位销定位、锁紧机构拉紧，用 M10 内六角扳手将螺钉锁紧，保证相邻箱体间缝隙≤0.1mm。后面无钢架结构的相邻箱体用 M10*15 螺栓将箱体和连接片固定，直至第一层箱体
固定安装完毕。
安装过程中，从第二个箱体开始，安装后需与相邻箱体校验：1、箱体间缝隙，2、箱体平面度，3、箱体水平度。
屏体安装效果要求必须在装每一个箱体时调整尺寸精度，保证每个箱体安装后屏体保持整齐，相邻箱体上的模组间缝隙超过 0.08mm 要及时调整。
重复以上操作，安装其他行箱体。
左右、上下相邻箱体之间用锁扣锁紧，蝴蝶片连接用 M10 内六角扳手将螺钉锁紧。
箱体信号/电源连接

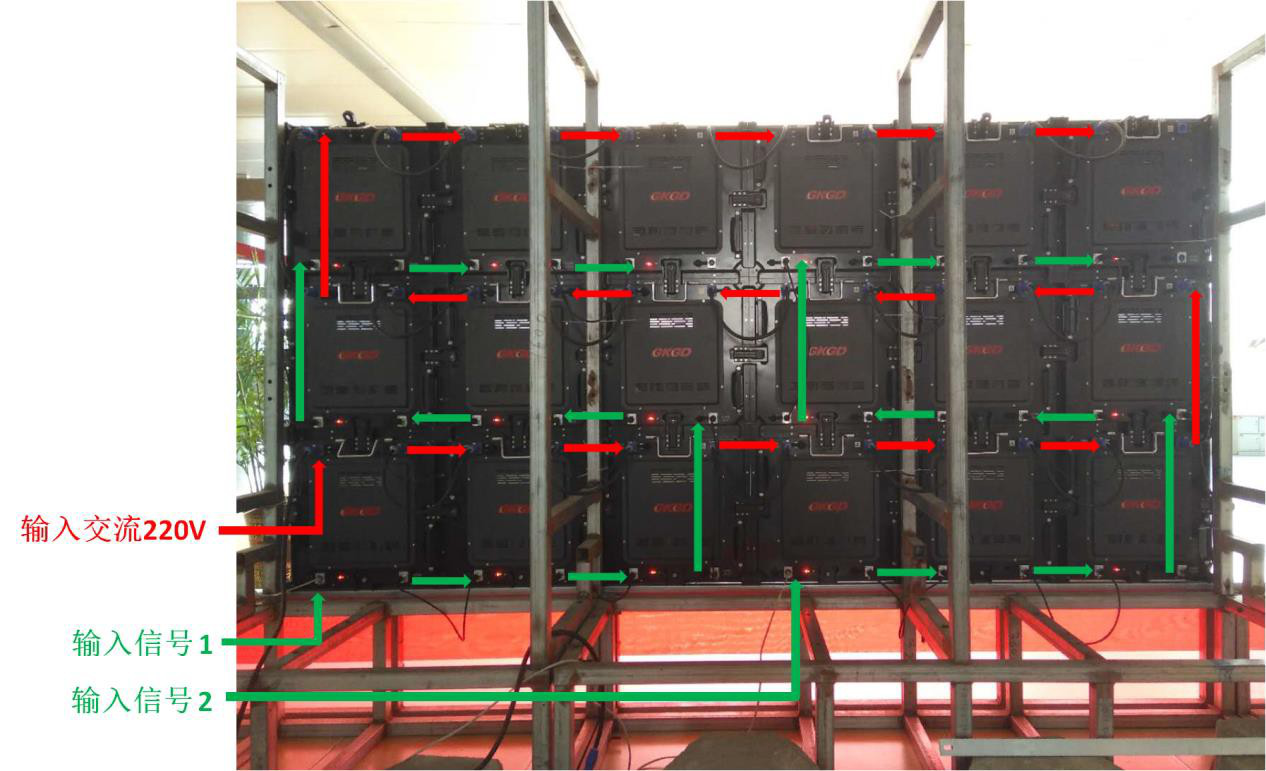

箱体的供电需采用专用配备的 3×2.5mm
2 航空插头电源线，采用串接方式， 串接箱体数量不超过 25 个。
箱体的信号连接采用专用配备的航空插头信号线，串接箱体数量不超过发送卡的单网口最大带载点数除以 65536。
显示屏维护
本模组配备专用的 LED 电动真空吸盘，当模组出现故障时可以进行前维护。操作时要求轻拿轻放，电动真空吸盘避免磕碰灯珠，需特别留意防止拆装过程中模组跌落。
电动真空吸盘使用规范：
1、将电动真空吸盘从工具箱中取出；（见图 16）
2、将启动吸盘紧贴模组中心，启动开关，可按压快、慢按钮调节吸盘抽风力度，进而将模组从框架或箱体吸附取下。（由于启动吸盘吸力较大，可以用手做支撑，防止磕碰灯珠）（见图 17）
3、垂直于模组表面，向外用力拔动气动吸盘，即可将模组从框架或箱体上分离；再将模组的电源线和信号排线拆除，即可将模组取下（见图 18）

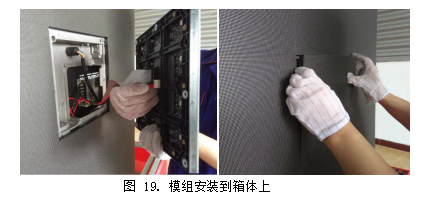

4、待排除故障后，将模组靠近箱体（注意模组不可磕碰箱体上其他模组的灯珠），接好信号排线和电源线，将模组安装回箱体即可。（见图 19）
显示屏安装注意事项
防水、防潮
电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失。要求屏体与建筑的结合部必须严格防水防漏，避开通水管路。
通风、降温
显示屏工作时本身就要产生一定的热量，如果环境温度过高且散热不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作。
要求安装通风设备降温，使屏体内部温度在-20℃～40℃之间。屏体背后上方安装温控风扇排出热量。
不易维修、维护的安装方式建议安装远程监控保护设施。
软件安装
显示屏控制和节目制作软件，与软件使用说明书，从控制系统官方网站下载。按照软件使用说明书安装和使用软件，对软件使用有疑问请与我公司售后服务咨询或与控制系统厂商售后服务咨询。
控制系统使用的接收卡程序，从高科光电官方网站下载。不同的模组列驱动
IC，可能需要不同版本的控制和节目制作软件，也可能需要将接收卡固件升级到指定的版本。控制和节目制作软件及接收卡固件版本不正确，会导致显示不正常， 或性能不能调试到理想状态。具体要求请见高科光电官网提示或咨询高科光电售后服务电话。
软件版本推荐使用卡莱特i5A-907，固件版本使用 i5A5.80。
安全要求
模组使用安全要求
安装静电防护要求
LED 模组使用过程要严格注意静电防护，接触模组人员必须佩戴有接地的静电手环或静电手套。
安装接地要求
为防止雷击或浪涌损坏芯片或 LED，模组装配过程中，各种电动工具必须良好接地，箱体中的开关电源外壳、屏体等要求正确接地（与强电地必须分开）。
模组清洁要求
清洁模组要求使用干净的软碎布蘸取酒精轻轻擦拭模组表面。不可使用作用未知的化学液体擦拭，以免损坏或腐蚀模组塑胶件、LED 外壳或 LED 灯面胶体。清洁后，待模组表面完全晾干再通电使用显示屏。
维修要求
维修 LED 模组时，使用恒温电烙铁和风枪并良好接地。烙铁头一般使用刀形烙铁头和锥形烙铁头。
LED 模组焊接驱面元器件时，电烙铁温度一般在 290～320℃，焊接时间不能
超过 3s，焊接次数不超过三次；焊接 LED 用风枪，温度一般设定在 260～280℃ 左右，风枪对着灯珠顺时针轻微晃动，待焊锡完全熔化后，再进行维修操作，焊接次数不超过三次。
防止磕碰要求
模组安装与运输过程中，不得摔、推、挤、压包装，防止模组跌落磕碰，以免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器件脱落等问题。
显示屏使用安全要求环境
温度要求
为保证显示屏工作稳定与达到设计的使用寿命，要求模组工作时的表面温度≤85℃，显示屏体内部空气温度≤50℃。根据显示屏实际工作环境，采取必要的冷却措施，如增加抽、排风扇形成散热风道或安装空调制冷。
显示内容要求
为避免出现局部LED 灯珠亮度严重衰减或死灯，使显示屏达到设计使用寿命， 不可长期显示静止画面或静止文字，必须播放滚动画面或文字。
电源连接要求

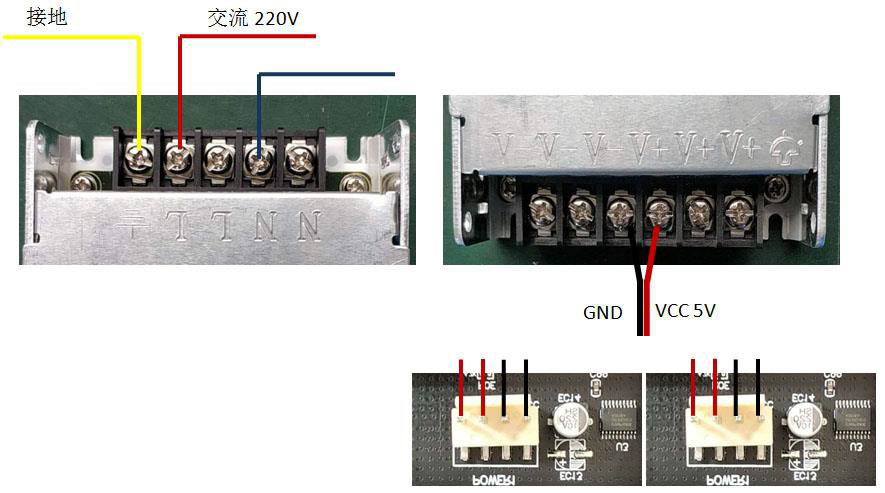

必须使用 LED 显示屏专用开关电源，单个开关电源连接的多个模组的总电流，不可超过电源额定最大输出电流的 80%。连接模组与电源的导线需要使用优质铜导线，并保证模组电源座处电压 U 范围为 4.8≤U≤5.2V。
连接电源时，必须注意模组 5V 电源座与开关电源 5V 输出端正负极对应，如果正负极接反模组会被烧毁,甚至发生火灾。
模组不得连接交流 220V，会造成模组立即烧毁。
电源接线时需确保模组插头、插座连接可靠，开关电源电源座接线端螺钉拧紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线或产品损坏问题。
整屏验收要求及方法
显示屏亮度验收
将显示屏调成全亮状态，5 分钟内使用亮度计完成显示屏亮度测量。测量亮度时，要求亮度计光轴垂直于屏体。调整亮度计与显示屏距离，确保让亮度计目镜内黑色圆点或圆圈覆盖 16 个以上像素点，调整焦距使目镜内可清晰看到 LED 灯珠，然后测量并读取亮度数据。
可视角度验收

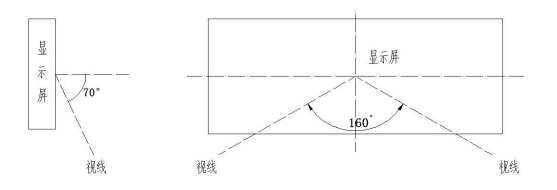

如下图，在屏体左右 160°位置，和显示屏下视角 70°位置观看，要求屏体无明显黑斑、无明显暗块现象。
接地检查
开关电源外壳、箱体、显示屏外框必须良好接地，要求接地电阻≤10 欧，每半年检查一次接地电阻。
防雷设施检查
要求 LED 显示屏可靠接地，要求配电箱有配浪涌保护器，对避雷设施，每半年进行一次检查，雷雨天气应避免使用显示屏。
防烧屏操作要求标准操作
整屏断电情况下连接信号排线和 5V 电源线，检查连接良好后再给整屏上电， 发现显示不良立即整屏断电，整改接线后再整屏上电检验。
带电安装操作
需要带电安装时，必须按以下顺序操作：先接信号输入排线，再接信号输出排线，最后接 5V 电源插头。模组必须逐张安装调试，不得连续安装多张显示不正常模组后再调试。
整屏使用中显示不正常处理
用户在使用过程中发现显示不正常，特别是有整行高亮现象，立即整屏断电后检修，避免在此情况下长时间供电。
售后服务联系方式
电 话 : 400-101-6001
邮 编 : 046000
邮 箱 : gkgd@gkgd.com
网 址 : www.gkgd.com
地址 : 长治市北董新街 65 号
