适用范围
本产品规格书仅适用于户内 P10 单白表贴模组 PM10W-I。

产品说明

本产品使用 SMD 3528 灯珠，灯珠内封装一个蓝色芯片，通过蓝光激发黄色荧光粉发出白光。灯珠通过表面贴装技术（SMT）焊接在 PCB 板上。
本产品使用恒流列驱动芯片和集成的行驱动芯片方案，可使用常规的单色同步和异步驱动卡驱动，显示文字和图像。与恒压驱动的方案比较，本产品显示亮度更稳定，文字、图像更清晰。
灯珠、芯片贴装在 PCB 板上，形成单元板，再安装在底壳和面罩上。
底壳有用于安装模组的螺纹孔。可将磁吸磁柱安装在模组上，再装成整屏；或使用螺钉将模组固定在箱体上，再将箱体拼接成整屏。

模组照片

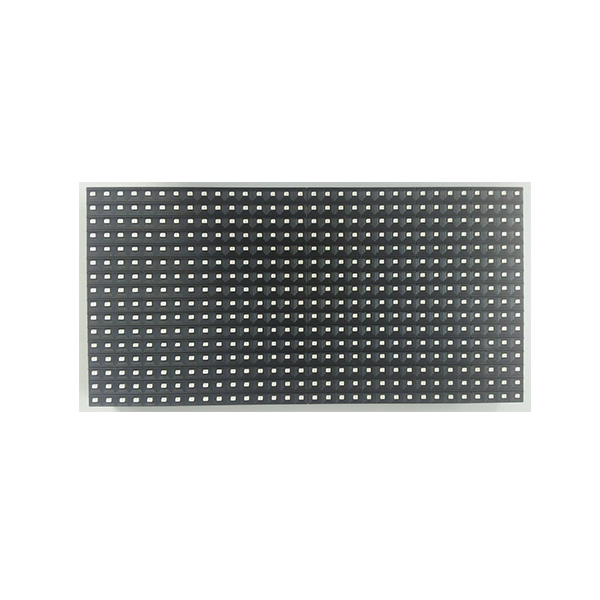

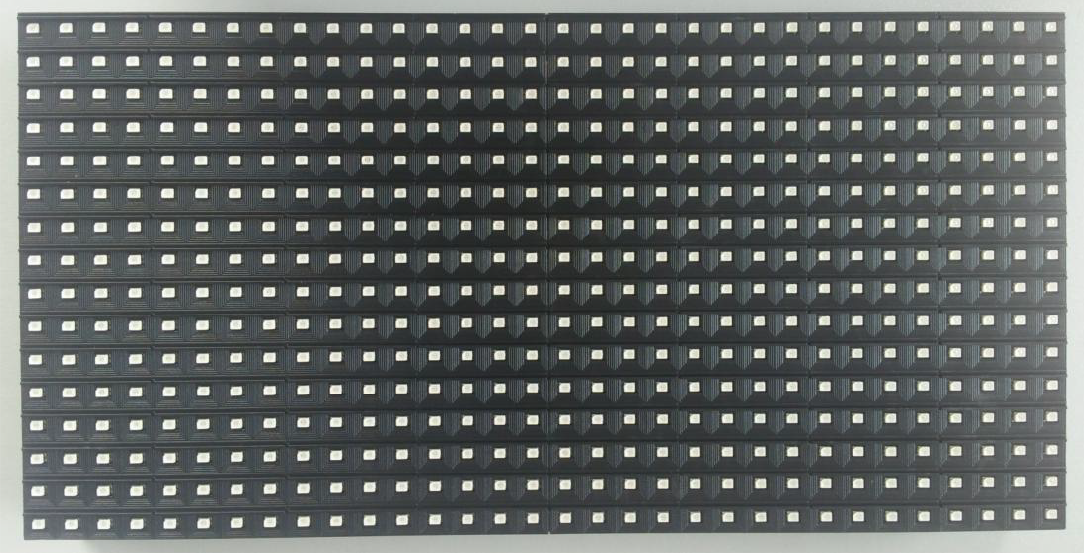

正面照片

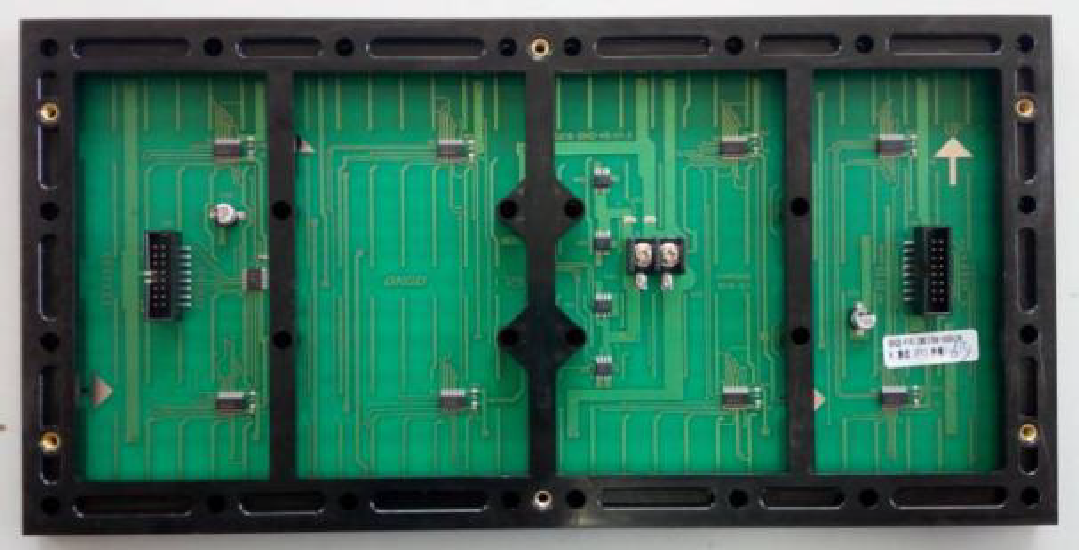

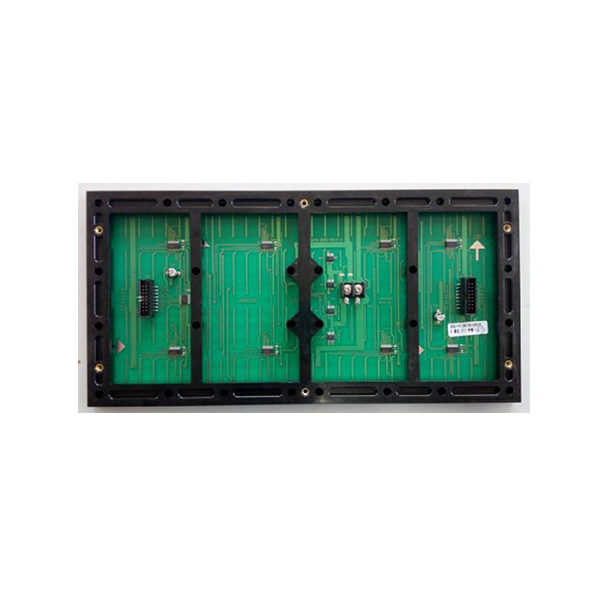

背面照片

PCB 编号：P10-3216-SMD-4S-VXX，VXX：版本号。
底壳型号：GKGD-P10-16X32-2835

接口定义

引脚	信号	功能	引脚	信号	功能
3、5、 7、9、 11、13 15	GND	信号地	2、4	A、B	行控制
1	OE	亮度控制	10	LAT		锁存信号
12	DR	红色	8	CLK		时钟信号
6、14、 16	NC	保留

规格型号定义

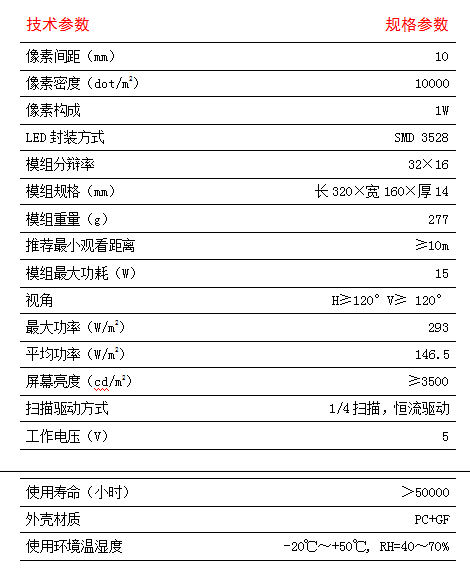

模组技术参数

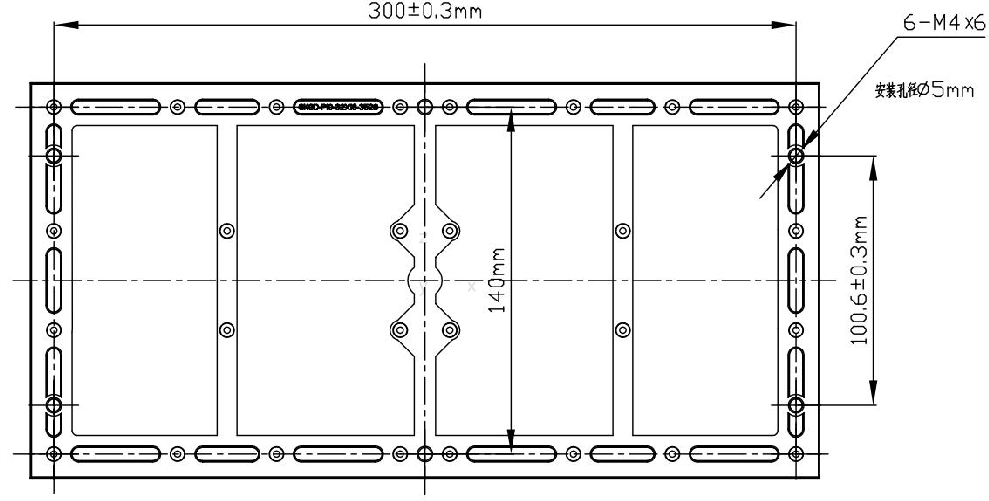

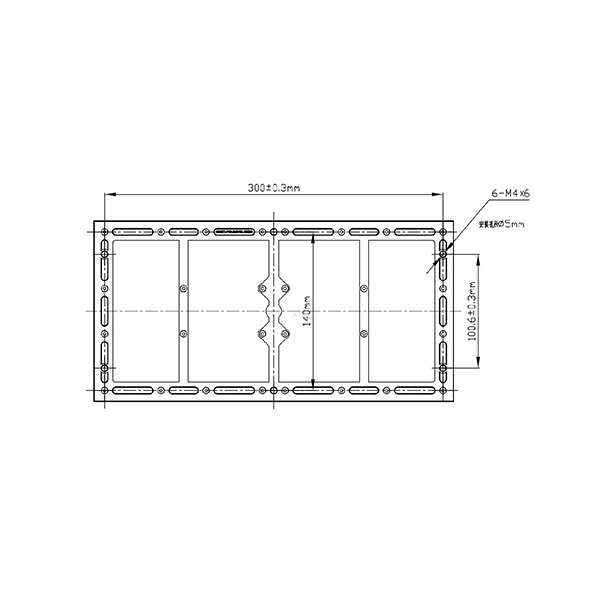

安装孔位图

单位：mm

安装指导

概述

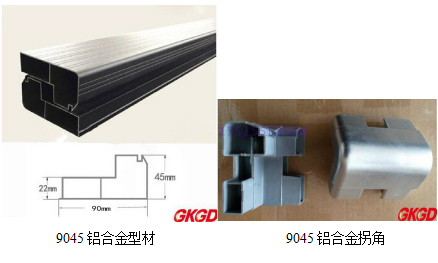

应用本产品制作的整屏通常使用 9045 铝合金制成边框，在边框上安装背条，将磁柱安装在模组上，再将模组吸附在背条上。
然后安装电源、驱动卡，最后安装电源线、信号线。
整屏装配好后,在计算机上安装驱动卡配套节目制作软件，将制作好的节目通过 U 盘、串口、网口或 WIFI 等方式发送至驱动卡，显示屏即可工作。

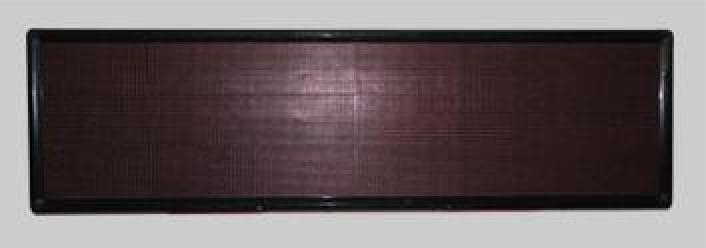

成品示意图

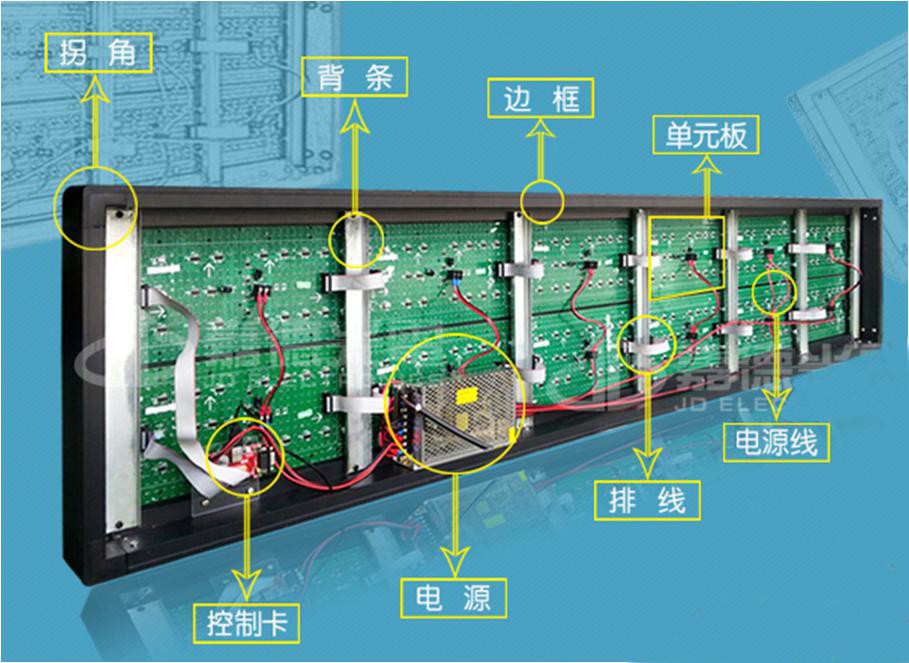

显示屏组成示意图

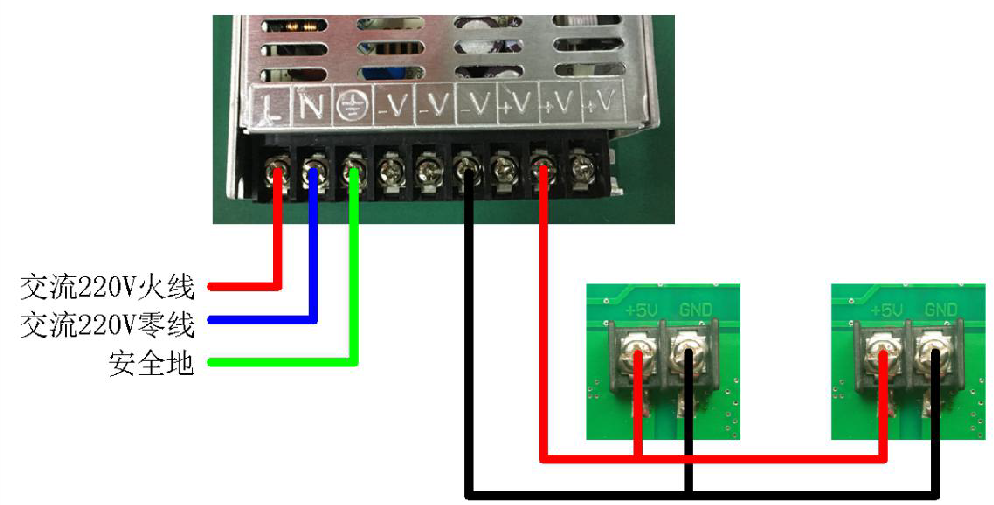

电源配置与连接

开关电源	单个模组电流	带模组个数
5V 40A 5V 80A	3A	8-10 个 16-21 个
全铜电源线截面积	电源线承载能力	带模组个数
1.5mm2	13.5A	5 个
2mm2	18A	6 个

模组使用安全要求

•静电防护要求
LED 模组使用过程要严格注意静电防护，接触模组人员必须佩戴有接地的静电手环或静电手套。
•接地要求
为防止雷击或浪涌损坏芯片或 LED。模组装配过程中，各种电动工具必须良好接地，箱体中的开关电源外壳、屏体等要求正确接地。
•模组清洁要求
清洁模组要求使用干净的软碎布蘸取酒精轻轻擦拭模组表面。不可使用作用未知的化学液体擦拭，以免损坏或腐蚀模组塑胶件、 LED 外壳或 LED 灯面胶体。清洁后，待模组表面完全晾干再通电使用显示屏。

•维修要求
维修 LED 模组时，使用恒温电烙铁并良好接地。烙铁头一般使用刀形烙铁头。
焊接 LED 电烙铁温度一般设定在 280～315℃左右，具体温度设置值与电烙铁型号、模组出厂时间、烙铁头形状有关。焊接时间不超过 5s（最好为3s），焊接次数不超过三次。
焊接元器件时，电烙铁温度一般在 300～360℃，焊接时间不能超过 3s，焊接次数不超过三次；

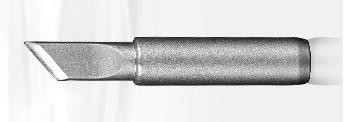

刀形烙铁头

•防止磕碰要求

模组安装与运输过程中，不得摔、推、挤、压包装，防止模组跌落磕碰，以免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器件脱落等问题。

显示屏使用安全要求

•环境温度要求
为保证显示屏工作稳定与达到设计的使用寿命，要求模组工作时的表面温度≤85℃，显示屏体内部空气温度≤50℃。根据显示屏实际工作环境，采取必要的冷却措施，如增加抽、排风扇形成散热风道或安装空调制冷。
• 显示内容要求
为避免出现局部 LED 灯珠亮度严重衰减或死灯，使显示屏达到设计使用寿命，不可长期显示静止画面或静止文字，必须播放滚动画面或文字。
• 电源连接要求
必须使用 LED 显示屏专用开关电源，单个开关电源连接的多个模组的总电流，不可超过电源额定最大输出电流的 80%。连接模组与电源的导线需要使用优质铜导线，并保证模组电源座处电压 U 范围为 4.8≤U≤5.2V。

连接电源时，必须注意模组 5V 电源座与开关电源 5V 输出端正负极对应，如果正负极接反模组会被烧毁,甚至发生火灾。
模组不得连接交流 220V，会造成模组立即烧毁。
电源接线时需确保模组插头、插座连接可靠，开关电源电源座接线端螺钉拧紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线或产品损坏问题。
• 防水要求
整屏应在户内使用，或安装在户外有良好防雨水措施的房檐或棚屋内使用。

整屏验收要求及方法

•显示屏亮度
将显示屏调成全亮状态，5 分钟内使用亮度计完成显示屏亮度测量。测量亮度时，要求亮度计光轴垂直于屏体。调整亮度计与显示屏距离，确保让亮度计目镜内黑色圆点或圆圈覆盖 16 个以上像素点，调整焦距使目镜内可清晰看到 LED 灯珠，然后测量并读取亮度数据。
•可视角度
如下图，在屏体左右 140°位置，和显示屏下视角 65°位置观看，要求屏体无明显黑斑、无明显暗块现象。
